產品介紹
品牌
CAB希愛比
型號

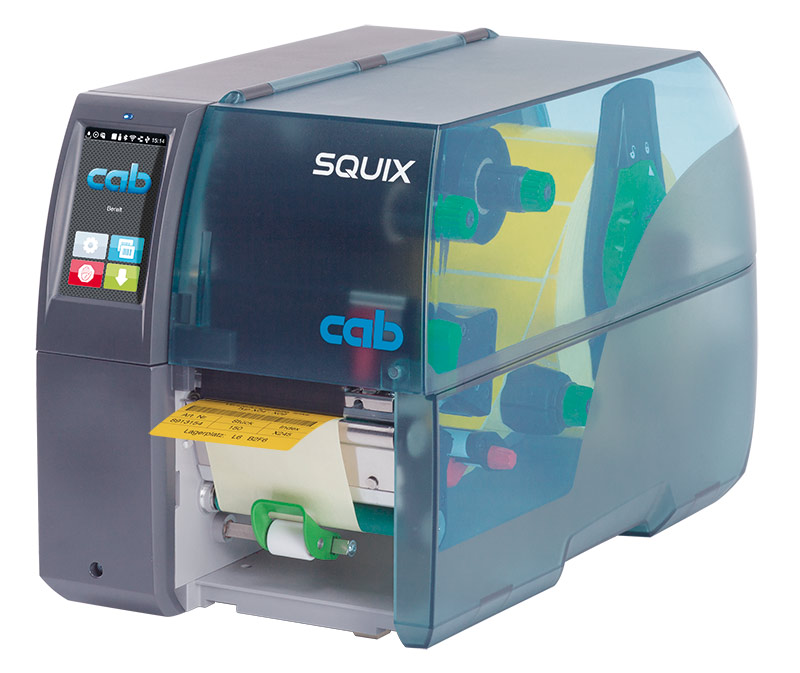

CAB SQUIX 4 條碼標籤列印機
硬體規格
列印解析度 dpi 203/300/600
產品特色
專為工業應用設計
市場價格
型錄下載

新一代工業條碼印表機：操作直覺、穩定可靠、簡便迅速、列印精準
SQUIX 的研發過程專注於直覺易用的操作體驗、穩定迅速的列印過程以及精準清晰的列印效果。在市場上立下卓越成就的 A+ 系列新一代後繼機種 ─ SQUIX。

SQUIX 條碼印表機使用目前市場上最快速的處理器，該處理器同樣運用於汽車工業中。SQUIX 內建 4,3 吋的 LCD 電阻式彩色觸控螢幕。如同智慧型手機一樣的操作介面可直接點選選單。

更換印字頭依然保持著對使用者友善的設計。每部條碼印表機皆可更換 200、300 及 600 dpi 的印字頭。SQUIX 週邊配件介面完整相容於 A+ 的配件諸如裁刀、貼標手臂和外接回捲器。

新一代條碼印表機 SQUIX 搭載 I/O 介面，提供各 8 組訊號輸入及輸出並可以每個應用需求進行編程。

條碼印表機 SQUIX 4 - 機型概覽

出紙方向 靠左


SQUIX 4 標準版放大圖片

1.1 標準版

可列印在標籤紙或連續性紙張上，無論是紙捲式或折疊式。列印完成後，可使用鋸齒狀的撕紙擋板撕下標籤。或是選配裁刀裁切標籤及外接回捲器回捲已列印之標籤紙捲。

SQUIX 4, 剝離版（P 版）放大圖片

1.2 剝離版（P 版）

標準版之外另提供自動剝離標籤的剝離版本。在列印同時，回捲器會將底紙回收捲回，可手動、搭配自動貼標手臂或機械手臂自底紙上取走標籤。出貨內容包含 I/O 介面。


機型: 出紙方向 靠左 置中
印字頭類型 4.3 4.3 4 4 4.3 4.3 4 4
列印方式：熱轉印 - - standard standard - - standard standard
列印方式：熱感應 standard standard - - standard standard - -
列印解析度 dpi 203 300 300 600 203 300 300 600
最快列印速度 mm/s 250 250 300 150 250 250 300 150
列印寬度 mm 104 108,4 105,7 105,7 104 108,4 105,7 105,7
列印範圍：靠左出紙 ─ 到標籤邊緣距離 mm 2,8 1,2 2,0 2,0 - - - -
列印範圍：置中出紙 ─ 到標籤邊緣距離 mm - 標籤紙中心
標籤 1)
紙捲式 或 折疊式：紙張和標籤紙、吊牌紙卡、塑膠材質 PET, PE, PP, PI, PVC, PU, acrylate, Tyvec standard standard
紙捲式 或 捲盤式：布質標籤、熱縮套管、RFID 智慧標籤 - standard
標籤寬度1) mm 20 - 116 4 - 110
標籤高度1) mm 6 - 2,000 4 - 2.000
標籤厚度 mm 0,03 - 0,60 0,03 - 0,60
標籤底紙寬度 mm 24 - 120 9 - 114
標籤底紙厚度 mm 0,03 - 0,13 0,03 - 0,13
連續性紙張寬度 mm 24 - 120 4 - 114
連續性紙張厚度 mm 0,05 - 0,50 0,05 - 0,50
連續性紙張最大裝量 (厚紙卡) g/m2 300 300
熱縮套管 預製式 最大寬度 mm - 114
熱縮套管 連續式 寬度 mm - 4 - 85
熱縮套管 最大厚度 mm - 1,1
紙捲 最大紙捲直徑 mm 205 205
紙捲 紙管直徑 mm 38,1 - 100 38,1 - 100
捲盤 最大捲盤直徑 mm - 205
捲盤 捲管直徑 mm - 38,1 - 76
捲盤 捲盤寬度 mm - 11 - 114
回捲方向 外捲 或 內捲 外捲 或 內捲
碳帶2)
碳墨 外碳 或 內碳
碳帶最大直徑 mm 80
紙管直徑 mm 25,4
碳帶最大長度 m 450
碳帶最大寬度2) mm 25-114
內部回捲器（只適用自動剝離機型）
最大回捲直徑 mm 142
紙管直徑 mm 38,1 - 40
回捲方向 外捲
條碼印表機尺寸
寬度 x 高度 x 深度 mm 252 x 288 x 460
重量 kg 10
標籤感應器 搭配 定位指示器
穿透式感應器 標籤前緣 或是 打孔標記 及 標籤後緣
反射式感應器（另有反向式供選購） 黑線標記 及 標籤後緣
感應器距離 靠左出紙：到標籤邊緣 mm 5 - 60 -
感應器距離 置中出紙：由標籤中間到標籤邊緣 mm - 0-55
標籤可通過感測器高度 標準mm 2 2
標籤可通過感測器高度 選配 mm 4 4
RFID
讀寫模組 HF ISO/IEC 15693, 13,56 MHz -
讀寫模組 UHF ISO/IEC 18000-6C/EPC Class 1 Gen 2 -
電子零件
32 位元 處理器 時脈 MHz 800
暫存記憶體 (RAM) MB 256
內建快閃記憶體 (IFFS) MB 50
SD 記憶卡插槽 (SDHC, SDXC) 最大容量 GB 512
時間和日期、即時時鐘專用微型備用電池 standard
關機時資料儲存之快閃記憶體 （例如序號） standard
警示訊號 standard
傳輸介面
序列埠 RS232C 1.200 up to 230.400 Baud/8 Bit standard
USB 2.0 Hi-Speed Device for PC-connection standard
乙太網路 10/100/1000 Base-T LPD, IPv4, IPv 6, RawIP printing, DHCP, HTTP, FTP, SMTP, SNMP,
TIME, NTP, Zeroconf, SOAP web service
1 x USB Host 在操作面板上 最高 500 mA 維修用隨身碟 或 USB 隨身碟
2 x USB Host 於機器背面 最高 500 mA 連接鍵盤、掃描槍、USB 隨身碟、Nano-Bluetooth-USB-轉換器
無線網路 WLAN 802.11b, g, n, 無線存取點模式 或 工作站模式 GHz 2,4 standard / 5
週邊配件連接埠 USB Host, 24 DC standard
數位 I/O 介面搭配訊號輸入輸出各 8 組：剝離版/標準版條碼印表機 standard /
操作環境
使用電壓 100 - 240 VAC ~ 50/60 Hz, PFC
耗電量 待機 <10 W / 一般操作 150 W / 最大 300 W
溫度 / 濕度：操作過程 0 - 40°C / 10 - 85% 非凝結狀態
溫度 / 濕度：封存狀態 0 - 60°C / 20 - 85% 非凝結狀態
溫度 / 濕度：運送途中 –25 - 60°C / 20 - 85% 非凝結狀態
安規認證 CE, FCC class A, CB, CCC, UL
